如何在微信小程序中使用Echarts

第三方工具库

# 前言

之前因为疫情，看到有许多做疫情动态的小程序，自己也跟着做了一个

总的来说，不难，就是有接口，拿到数据之后，就进行展现就好

不过其中比较难的，就是疫情地图部分，使用的是Echarts的可视化地图

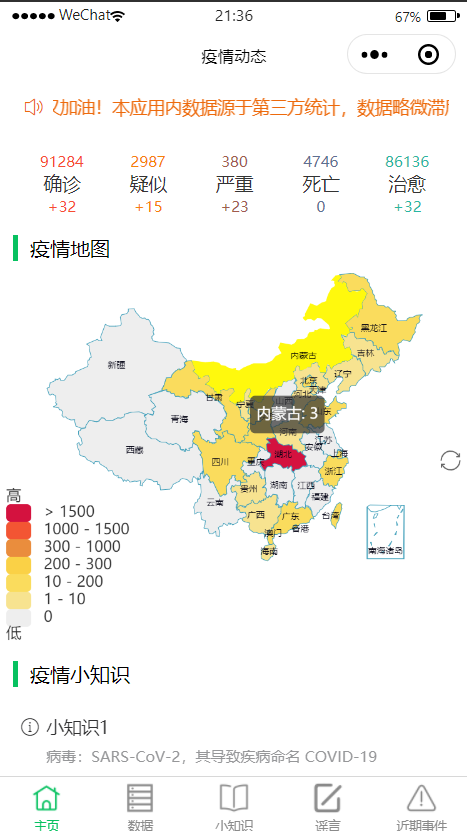

先上张图，这里只讲这个map组件（数据滞后，不要当真）


我使用的时候遇到很多坑，而且看文档和博客，对在小程序中使用Echarts的一些介绍比较少

所以我做出来了，就想详细写一写

不过因为有事一直耽搁了，过得时间有点长了，我主要是想说一些需要注意的点，具体完整代码可看我github (opens new window)

# 正文

# 说明

首先，建议还是自己上官网看看 Echarts微信小程序文档 (opens new window)

其实基本的使用就已经交代清楚了，可以自己先尝试

对于第一次使用的小白，我建议的步骤就是：

  1. 先在下载 GitHub 上的 ecomfe/echarts-for-weixin (opens new window)项目

  2. 找到你想用的图表，看它提供的代码，大概知道怎么使用的

  3. 将示例中的ec-canvas文件夹拷贝到你的小程序项目中的components文件夹下

  4. 它提供的示例是每个图表是一个page，但是显然我们自己实际开发是作为一个component，所以新建一个component，灵活拷贝你想做的图表的相关内容即可

以上没有任何技术含量，CV解决，对于初次使用，这样简单粗暴的方式，至少能保证你的引入是没有问题的，而且也好排除错在哪

如果看到图表正常显示，恭喜你会使用Echarts了，是恭喜你完成了第一步

之后就是根据我们自己的需求，进行修改了。

# 结合代码

更具体的修改使用，我将以我做的疫情地图为例，用的是map这一组件

我先介绍几个的主体部分，然后介绍修改

首先，在index.json的useingComponents中引入ec-canvas组件

"usingComponents": {
  "ec-canvas": "../../ec-canvas/ec-canvas"
}

其次，在index.wxml中使用组件

<view class="mapWrap" hidden="{{isLoadingMap}}">
   <ec-canvas id="mychart-dom-area" canvas-id="mychart-area" ec="{{ ec }}" class="map" bindlongpress='saveImg'></ec-canvas>
</view>
  • id是为了js中获取到该实例使用的，命名不一定，规范即可
  • class是为了样式设置使用的，一般是在wxss中设置图表的宽高
  • bindlongpress就是长按事件，我这里做的就是长按地图保存该地图图片，后会详述

至于ec，就是关键了

如果你拷贝时没有出错，可以看到组件中的data中有个属性，ec

它的值是一个配置对象，其中有一个配置为初始化图表的，onInit为键，配置对象的键名是不能修改；initChart为值，是我们要定义的初始化函数。

ec: {
  onInit: initChart
}

ec将传会给ec-canvas组件，根据其不同的配置进行不同的处理，具体可看源码

总之在这里传initChart函数，就是会在组件created生命周期进行初始化图表

我们要根据自己需求展现图表，最主要的就是在修改initChart这个函数了

如果只是静态数据，就按下面的写法即可

function initChart(canvas, width, height, dpr) {
  // 1.固定写法不用管
  const chart = echarts.init(canvas, null, {
    width: width,
    height: height,
    devicePixelRatio: dpr // new
  });
  canvas.setChart(chart);
  // 2.注册地图
  echarts.registerMap('henan', geoJson);
  // 3.设置option
  const option = {...}
  chart.setOption(option);
  // 4. 返回echarts
  return chart;
}

主要修改的就是步骤2和3

修改步骤2：

我做的是中国疫情地图，所以需要引入的是中国地图，是一个js文件，是对各个省份的一些配置信息。

从网上看到别的博主提供的文件，链接下载 (opens new window)，放入你的小程序组件文件夹下，可以不修改，import引入，然后修改步骤二

import geoJson from './china'

// 注册地图
echarts.registerMap('china',geoJson)

修改步骤3：

其实挺关键的，这是图表的一个配置项，配置你所希望展现的一切

但是内容太多了，例如有配置 tooltip（提示框组件）、visualMap（视觉映射组件）、toolbox（工具栏）、series（系列列表）... ...

这里就不详述了，Echarts文档 (opens new window)很多也很全的。用过Echarts的很快就会用了，就算没用过的，对着文档耐心改改就知道了，

不过还是有一些需要注意的

series中

type: 'map',  //类型是地图，用于地理数据可视化
mapType: 'china', //注册的地图
data　　//数据源

其中的data，若是静态数据，写好引入就好了，到这里基本一个中国疫情地图就做完了。

但是通常情况下，data都是动态的，我们基本上都是发送请求获取到的

所以上面的写法就带来了一个问题：前面讲到intiChart会在created就触发了，如果是异步获取数据，往往initChart调用后，其中setOption中的data还没有获取到

这就会只显示了个地图，但是地图没有数据，同时也会报错

所以我们要考虑的就是异步加载组件，当时在网上没看到相关参考后，我就去看了源码，自己琢磨了

但是后来发现，它提供的示例中就有异步加载的示例，看着示例很快就知道怎么改了

这就给我一个教训，一定要好好看它的示例，不过吧，虽然花了不少时间，但是看了源码是更好理解它为什么这么用了

废话说太多了，接下来讲讲我是怎么使用异步组件的

首先，关键在ec，不再是配置onInit了，而是设置lazyload为true，这就可以异步加载组件了，之后可以动态进行初始化

ec: {
  // 将lazyLoad设为true后，就可手动初始化了
  lazyLoad:true
}

定义 初始化Echart的函数，之前我们在component外部定义的，这会可以把其放在methods中，可访问到this

和上面的initChart差不多，为以下5步

initChart(){
  // 1.首先获取组件,可在父组件里调用 this.selectComponent ，获取子组件的实例对象。
  const ecComponent = this.selectComponent('#mychart-dom-area');
  ecComponent.init((canvas, width, height, dpr) =>{
    // 2.这个不用管，固定写法
    const chart = echarts.init(canvas, null, {
      width:width,
      height:height,
      devicePixelRatio: dpr // new
    });
    canvas.setChart(chart);
    // 3.注册地图
    echarts.registerMap('china',geoJson)
    // 4.设置option
    this.setOption(chart);
    // 5.最后一定要返回chart
    return chart;
  })
},

区别在于多了第1步，和第4步中data不再是静态资源了，而是需要向后台获取的：

第1步，通过之前定义的id，获取到该echart组件实例，通过调用该实例的init方法初始化

第4步是我另外定义的一个函数调用，主要是为看着更清楚些，不想在initChart这个函数中写太多，主要为

setOption(chart){
  // 1.provinceData是父组件从后台获取，然后传给这个map组件中的
  // 要进行一些处理，name和china.js中对应，value就是要呈现的值，这里就是当前确诊人数
  const data = this.data.provinceData.map((item,index) => {
    return {
      name:item.provinceShortName,
      value:item.currentConfirmedCount
    }
  })
  // 2.地图内容配置
  const option = {
    // 提示框组件
    tooltip: {...},
    // 视觉映射组件
    visualMap: {...},
    // 工具栏
    toolbox: {...},
    // 系列列表。每个系列通过 type 决定自己的图表类型
    series: [{
      top:0,
      type: 'map',  //类型是地图，用于地理数据可视化
      mapType: 'china', //注册的地图
      // 标签(标签位置在china.js文件中的properties中的cp修改)
      label: {...},
      itemStyle: {...},
      animation: false,
      data
    }],
  };
　// 调用函数传入的chart的setOption方法，将该option设置
  chart.setOption(option);
},

option中的一些配置项为...，是我省略没粘贴上，完整的看我的github上都有

接下来就是要在合适的时机调用 initChart 方法就可

在这里是父组件异步获取数据后，传给map组件的，所以合适的时机就在map组件获取到provinceData后

所以就在map的属性列表properties中，该provinceData配置一个observer，开启监听，当获取到数据的时候就调用initChart函数

properties: {
  provinceData:{
    type:Array,
    observer(news){
      if(news.length){
        this.initChart()
      }
    }
  }
},

这就完成了中国疫情地图啦~

# 拓展

除此之外，还可自己多多拓展功能啊

我这里就拓展了个，长按保存图片功能，就是前面说的bindlongpress事件

saveImg(){
  wx.showModal({
    title: '保存地图到相册',
    content:"确认保存",
    confirmText:'保存',
    success:(res)=>{
      if (res.confirm) {
        const ecComponent = this.selectComponent('#mychart-dom-bar');
        // 先保存图片到临时的本地文件，然后存入系统相册
        ecComponent.canvasToTempFilePath({
          success: res => {
            console.log("tempFilePath:", res.tempFilePath)
            // 存入系统相册
            wx.saveImageToPhotosAlbum({
              filePath: res.tempFilePath || '',
              success: res => {
                console.log("success", res)
              },
              fail: res => {
                console.log("fail", res)
              }
            })
          },
          fail: res => console.log(res)
        })
      }
    }
  })
}
